產品描述

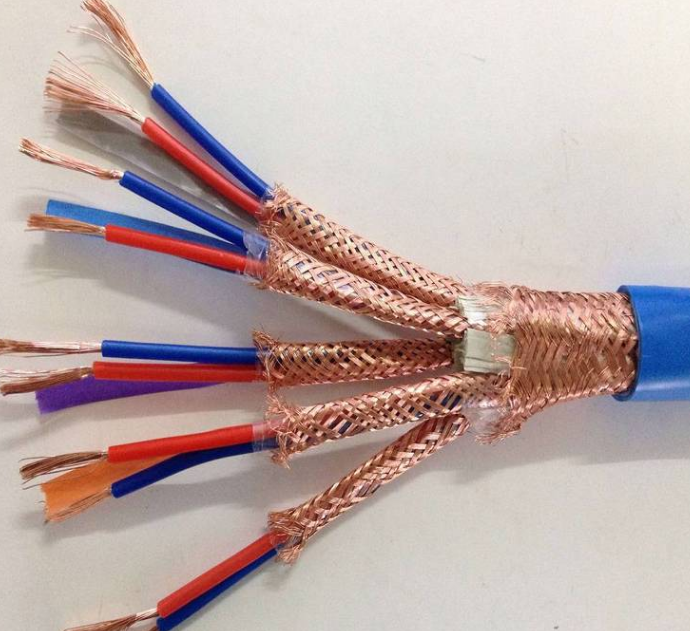

本安計算機電纜IA-DJYPV-37*2*1.5
一、適用范圍
本安計算機電纜IA-DJYPV-37*2*1.5適用于石油化工工業本質安全電路中電子計算機、數字信號檢測儀器以及類似的信號傳輸和控制設備的測控系統。
二、型號規格
1、型號名稱及用途見表1。
表1
型號 | 名稱 |
IA-DJYPV | 本安電路儀用聚乙烯絕緣、銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜 |
IA-DJVP2V | 本安電路儀用聚氯乙烯絕緣、銅帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
IA-DJYJP3V | 本安電路儀用交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
IA-DJYP3V P3 | 本安電路儀用聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
IA-DJVP3V P3 | 本安電路儀用聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
IA-DJYJP3VP3 | 本安電路儀用交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
IA-DJYPV22 | 本安電路儀用聚乙烯絕緣、銅絲編織對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
IA-DJVP2V22 | 本安電路儀用聚氯乙烯絕緣、銅帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
IA-DJYJP3V22 | 本安電路儀用交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
IA-DJYP3VP3-22 | 本安電路儀用聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
IA-DJVP3VP3-22 | 本安電路儀用聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
IA-DJYJP3VP3-22 | 本安電路儀用交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJYP1V | 本安電路儀用成束阻燃型聚乙烯絕緣、鍍錫銅絲編織對絞屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJVP2V | 本安電路儀用成束阻燃型聚氯乙烯絕緣、銅帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJYJP3V | 本安電路儀用成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJYP3VP3 | 本安電路儀用成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJVP3VP3 | 本安電路儀用成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJYJP3VP3 | 本安電路儀用成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
ZA-IA-DJYP3V22 | 本安電路儀用成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJVP3V22 | 本安電路儀用成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJYJP3V22 | 本安電路儀用成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJYP3VP3-22 | 本安電路儀用成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJVP3VP3-22 | 本安電路儀用成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
ZA-IA-DJYJP3VP3-22 | 本安電路儀用成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYP3V | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
DDZ -IA-DJVP3V | 本安電路儀用低煙低鹵成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYJP3V | 本安電路儀用低煙低鹵成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYP3VP3 | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
DDZ -IA-DJVP3VP3 | 本安電路儀用低煙低鹵成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYJP3VP3 | 本安電路儀用低煙低鹵成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚氯乙烯護套信號電纜 |
DDZ-IA-DJYP3V22 | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJVP3V22 | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYJP3V22 | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYP3VP3-22 | 本安電路儀用低煙低鹵成束阻燃型聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJVP3VP3-22 | 本安電路儀用低煙低鹵成束阻燃型聚氯乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
DDZ -IA-DJYJP3VP3-22 | 本安電路儀用低煙低鹵成束阻燃型交聯聚乙烯絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、雙鋼帶鎧裝、聚氯乙烯護套信號電纜 |
WDZ-IA-DJEP3E | 本安電路儀用低煙無鹵成束阻燃型聚烯烴絕緣、鋁塑復合帶繞包對絞屏蔽、聚烯烴護套信號電纜 |
WDZ-IA-DJEP3EP3 | 本安電路儀用低煙無鹵成束阻燃型聚烯烴絕緣、鋁塑復合帶繞包對絞屏蔽總屏蔽、聚烯烴護套信號電纜 |
2、型號中各代號說明見表2。
表2
項目 | 代號 | 說明 |
系列 | IA | 本質安全電路儀用電纜 |
DJ | 計算機電纜 | |
絕緣 | Y | 聚乙烯PE |
V | 聚氯乙烯PVC | |
YJ | 交聯聚乙烯XLPE | |
E | 低煙無鹵阻燃聚稀烴HFPO | |
線組屏蔽 | P | 銅絲編織 |
P1 | 鍍錫銅絲編織 | |
P2 | 銅帶繞包 | |
P3 | 鋁塑復合帶繞包 | |
總屏蔽 | P | 銅絲編織 |
P1 | 鍍錫銅絲編織 | |
P2 | 銅帶繞包 | |
P3 | 鋁塑復合帶繞包 | |
護套 | V | 聚氯乙烯PVC |
E | 低煙無鹵阻燃聚烯烴HFPO | |
鎧裝 | （省略） | 無鎧裝 |
2 | 雙鋼帶鎧裝 | |
外護套 | 2 | 聚氯乙烯PVC |
E | 低煙無鹵阻燃聚烯烴HFPO | |
阻燃特性 | （省略） | 無要求 |
ZA | 成束阻燃 | |
DDZ | 低煙低鹵成束阻燃 | |
WDZ | 低煙無鹵成束阻燃 | |
耐溫等級 | （省略） | 對于聚乙烯、70℃級聚氯乙烯或70℃級低煙無鹵聚烯烴絕緣電纜指70℃；對于交聯聚乙烯絕緣電纜指90℃ |
90 | 導體***高允許長期工作溫度為90℃ | |
105 | 導體***高允許長期工作溫度為105℃ | |
規格 | 線組數×每組線芯數×導體標稱截面積（mm2） | （1～24）×2×（0.5～1.5） （1～7）×3×（0.5～1.5） |
導體種類 | A（常省略） | I類結構（單根結構） |
B | II類結構（絞合結構） | |
R | 軟結構 |
