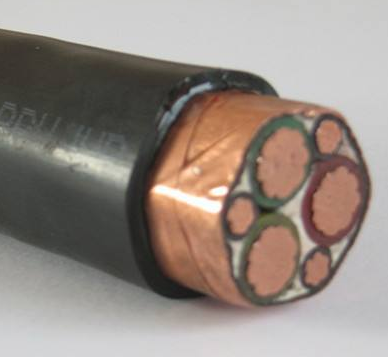

變頻電纜ZR/HB-FEPVFP ZR/HB-FEPVP
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
變頻電纜ZR/HB-FEPVFP ZR/HB-FEPVP
用途
0.6/1kv氟塑料絕緣聚烯烴護套耐高溫變頻電纜適用于高溫環境下的電源與變頻器之間的電力傳輸，也適用于高溫場合的控制回路。
型號 名稱
型號 |
名稱 |
ZR/HB-FEPVFP |
阻燃型聚全氟乙烯丙烯（F46）絕緣分相屏蔽聚烯烴護套耐高溫變頻電纜 |
ZR/HB-FEPVP |
阻燃型聚全氟乙烯銅絲編織總屏蔽加分屏蔽聚烯烴護套耐高溫變頻電纜 |
ZR/HB-FEPVP1 |
阻燃型聚全氟乙烯銅絲纏繞總屏蔽加分屏蔽聚烯烴護套耐高溫變頻電纜 |
ZR/HB-FEPVP2 |
阻燃型聚全氟乙烯銅帶繞包總屏蔽加分屏蔽聚烯烴護套耐高溫變頻電纜 |
規格
型號 |
芯數 |
截面mm2 |
FEPVFP |
3+3 |
1.5-10 |
FEPVP FEPVP1 FEPVP2 |
3+3 |
1.5-120 |
|
絕緣厚度mm |
護層厚度mm |
電纜直徑mm |
主芯20℃直流電阻礙max值Ω/km | ||
主芯 |
中性芯 |
鍍錫 |
不鍍錫 | |||
3*2.5+3*0.5 |
1.0 |
0.7 |
1.8 |
12 |
7.56 |
7.41 |
3*4+3*1 |
1.0 |
0.7 |
1.8 |
13 |
4.70 |
4.61 |
3*6+3*1.5 |
1.0 |
0.7 |
1.8 |
14 |
3.11 |
3.08 |
3*10+3*1.5 |
1.0 |
0.7 |
1.8 |
16 |
1.84 |
1.83 |
3*16+3*2.5 |
1.0 |
0.7 |
1.8 |
18 |
1.16 |
1.15 |
3*25+3*4 |
1.0 |
0.7 |
1.8 |
22 |
0.727 | |
3*35+3*6 |
1.0 |
0.7 |
1.8 |
25 |
0.524 | |
3*50+3*10 |
1.0 |
0.7 |
1.8 |
28 |
0.387 | |
3*70+3*16 |
1.1 |
0.7 |
1.9 |
30 |
0.268 | |
3*95+3*16 |
1.1 |
0.7 |
2.0 |
36 |
0.193 | |
3*120+3*16 |
1.2 |
0.7 |
2.1 |
40 |
0.153 | |
3*150+3*25 |
1.4 |
0.9 |
2.3 |
44 |
0.124 | |
3*185+3*35 |
1.6 |
0.9 |
2.4 |
49 |
0.0991
|
變頻電纜ZR/HB-FEPVFP ZR/HB-FEPVP使用特性
1.電纜具有突出的高溫工作特性，導電線芯長期允許工作溫度達200℃，短路時***高溫度可達350℃（持續時間不才超過5秒）
2.電纜具有防外電磁場干擾能力，可降低變頻器輸出中的高次揩波的不良影響
3.絕緣材料具有較小的介電系數，因而電纜具有較小的介質損耗
4.具有突出的防化學腐蝕性，可在任何環境中敷設
5.具有較高的耐電強度，能經受高速變頻時的脈沖電壓作用。
